[알고리즘] 벨먼-포드 알고리즘 (Bellman-Ford Algorithm)

이번에 포스팅할 알고리즘은 벨먼-포드 알고리즘으로 그래프의 최단 경로를 찾는 알고리즘이다.



이 알고리즘의 이름은 개발자인 리차드 E. 벨먼[Richard E. Bellman]과 레스터 포드 주니어[Lester Ford Junior]의 이름에서 유래 한다. 벨먼은 알고리즘의 중요 분야 중 하나인 동적계획법을 고안한 사람이기도 하다.



벨먼-포드 알고리즘을 보기전에 그래프 자료구조에 대해 잘 모른다면 아래의 포스팅을 보고 오면 좋다.

[자료구조] 그래프 (Graph)



현재 차근차근 해보자는 생각에 기초 공부를 하는 중이다. 좀 더 자세한 내용은 다른 글에 작성하거나 추후 글을 수정하는 방향으로 작성해 보겠다.

틀린 내용이 있거나 궁금한게 있다면 편하게 댓글 남겨주시면 감사하겠습니다!

---

📝 개념

벨먼-포드 알고리즘은 그래프의 최단 경로를 찾는 알고리즘이다. 최단 경로 문제는 시작점과 끝점이 지정되어 있고, 간선에 비용이 부여된 가중 그래프가 주어졌을때, 시작점과 끝점까지의 경로 중 비용의 합이 가장 작은 것을 찾는 문제다.



벨먼-포드 알고리즘

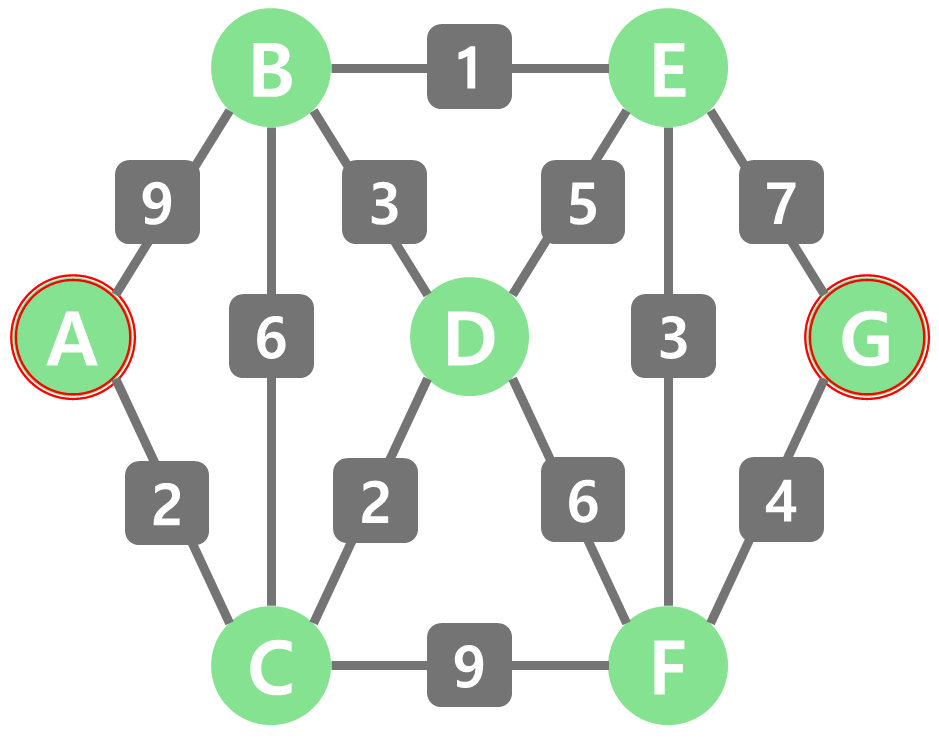

A를 시작점, G를 끝점으로 놓고 벨먼-포드 알고리즘을 설명하겠다.



벨먼-포드 알고리즘

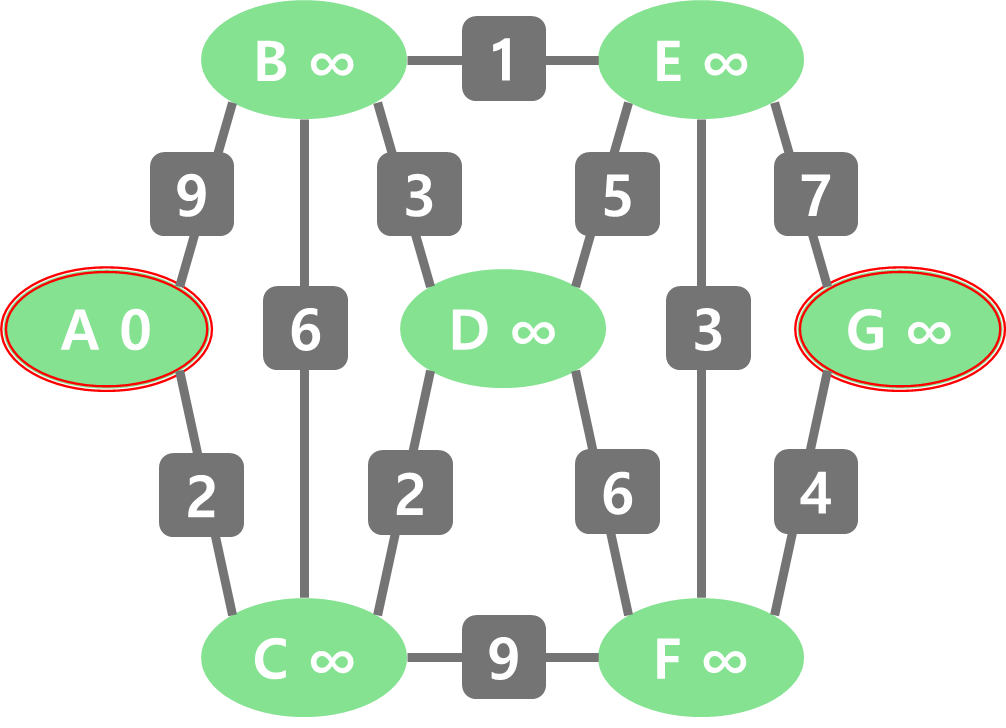

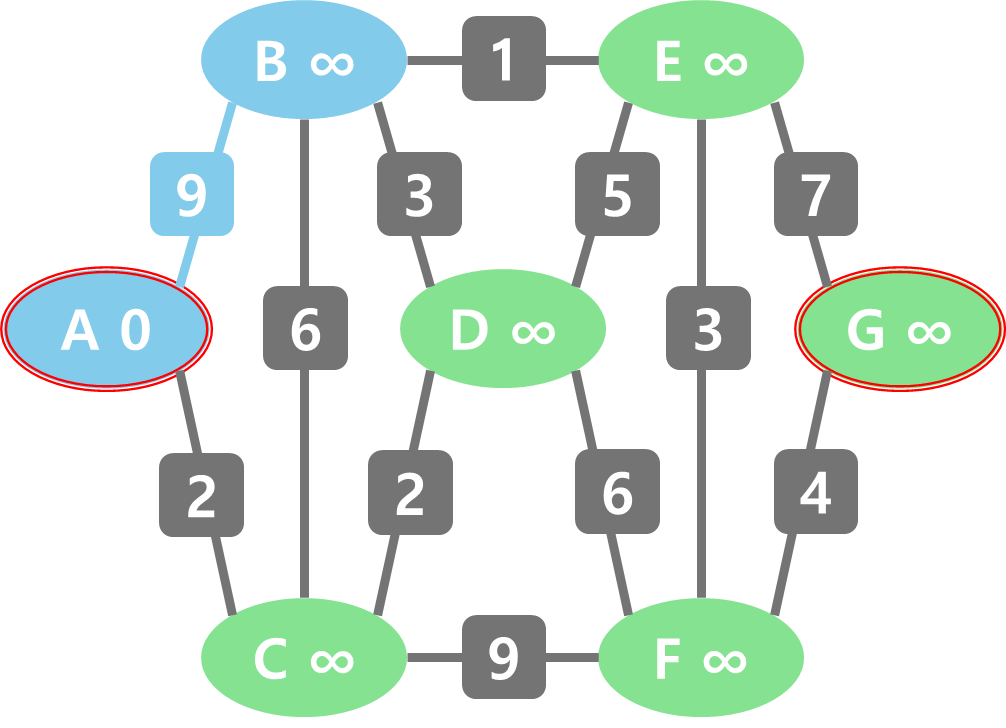

각 정점에 대해 초기 비용을 설정한다. 시작점은 0, 그 외의 정점은 무한대(∞)로 설정한다. 이 비용은 A부터 해당 정점에 이르는 최단 경로의 잠정적 길이를 의미한다. 계산이 진행됨에 따라 이 값이 점점 작아지면서 최종적으로 올바른 값에 수렴하게 된다.



벨먼-포드 알고리즘

간선 중에서 하나를 선택한다. A와 B를 연결하는 간선을 선택해 보겠다. 선택한 간선의 한 정점에서 다른 정점에 도달하기 위한 비용을 각각 계산한다. 계산 방법은 '출발하는 정점의 비용 + 간선의 비용' 이다. 계산은 한 방향씩 순서대로 진행하며 어느 방향 부터 계산해도 무방하다. 여기선 비용이 작은 정점에서 큰 정점으로 향하는 방향을 먼저 계산하겠다.



벨먼-포드 알고리즘

현재 정점 A가 정점 B보다 비용이 작기 때문에( 0 < ∞ ) 정점 A에서 B로 향하는 비용을 먼저 계산한다. 정점 A의 비용은 0이고 간선(A, B)의 비용은 9이므로, 정점 A에서 정점 B로 이동하는 비용은 0+9이다.



벨먼-포드 알고리즘

계산한 결과가 현재 값보다 작으면 정점의 비용을 새로운 값으로 갱신한다. 정점 B의 현재 값은 무한대이고 9가 더 작기 때문에 비용을 9로 갱신했다. 값이 갱신된 경우 어떤 정점에서 시작된 경로인지 기록해 준다. 여기선 살구색(?)으로 기록해 두겠다.



벨먼-포드 알고리즘

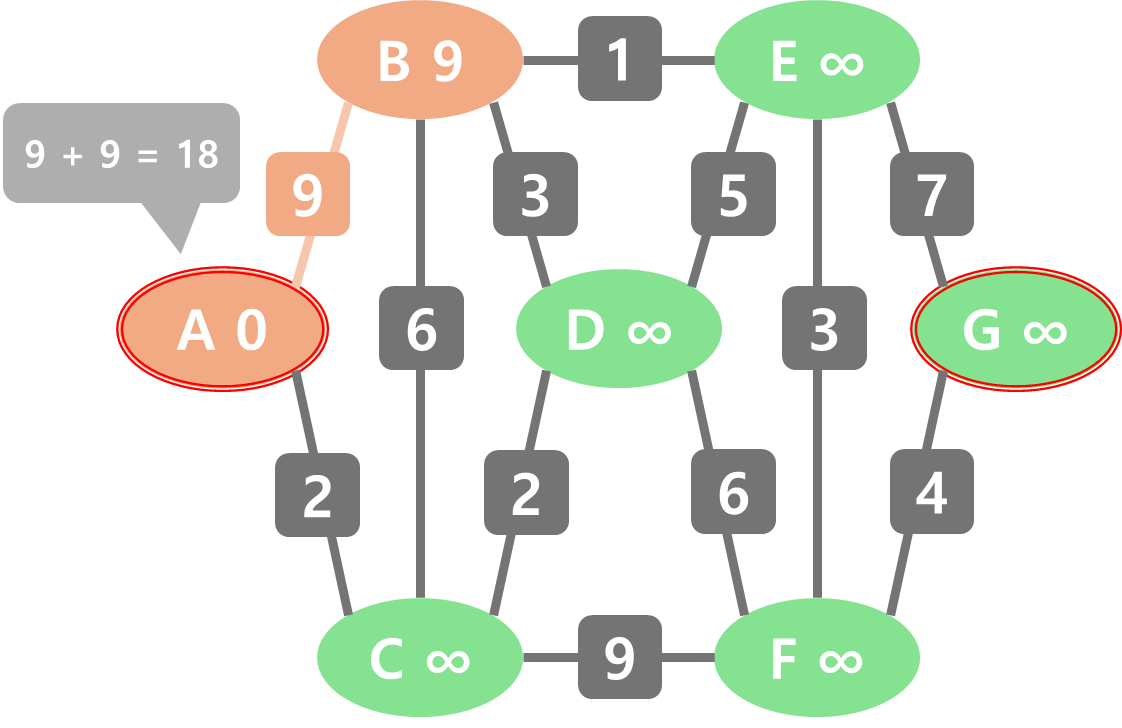

이어서 역방향으로 정점 B에서 정점 A로 이동하는 경우를 계산한다. 정점 B의 비용은 9이므로, 정점 B에서 정점 A로 이동하는 비용은 9 + 9 = 18이다. 정점 A의 현재 값인 0과 비교하면 현재값이 더 작기 때문에 정점의 비용은 갱신되지 않는다.



비용이 큰 정점에서 작은 정점으로 향하는 경우 간선의 비용이 음수가 아닌 이상 갱신되지 않는다.



벨먼-포드 알고리즘

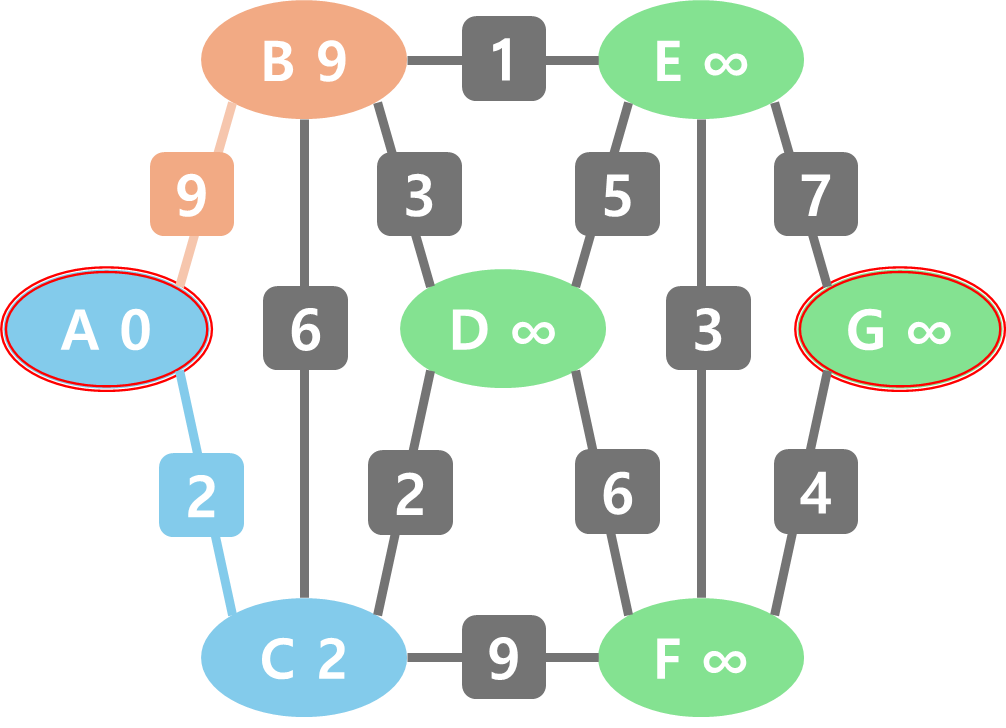

모든 간선에 대해 동일한 처리를 수행한다. 처리할 간선의 순서는 임의로 정해도 무방하지만, 여기선 왼쪽에 있는 간선부터 계산하겠다. A에서 C로 가는 간선을 선택을 하겠다.



벨먼-포드 알고리즘

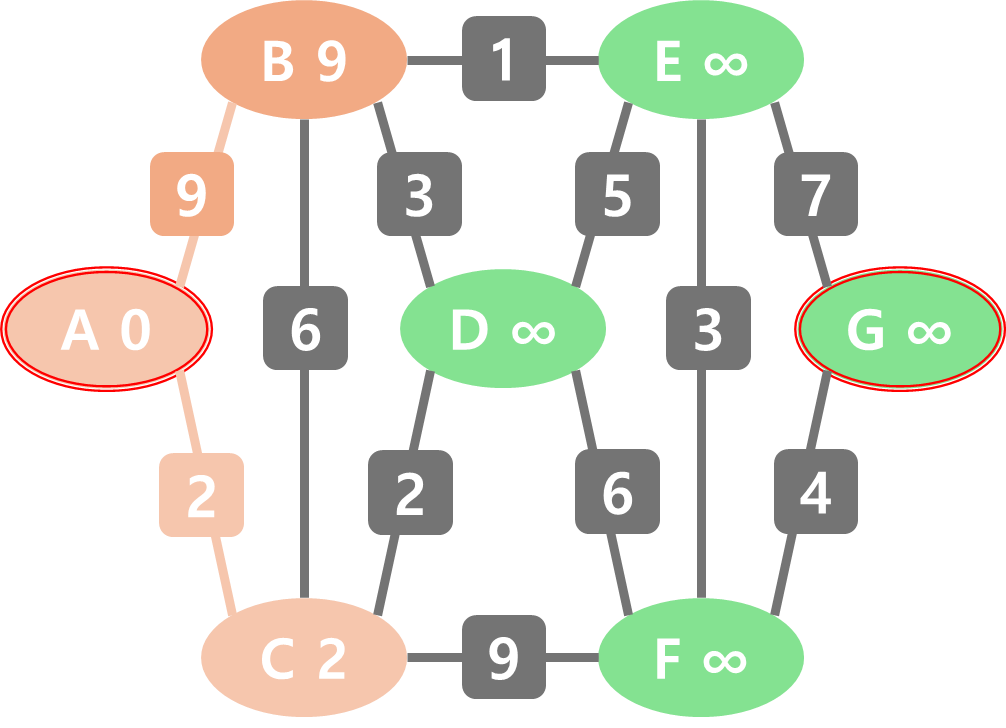

A의 정점 0과 간선(A, C)의 비용 2를 더하면  0 + 2 = 2 이다. 때문에 C의 비용을 2로 갱신해준다.



벨먼-포드 알고리즘

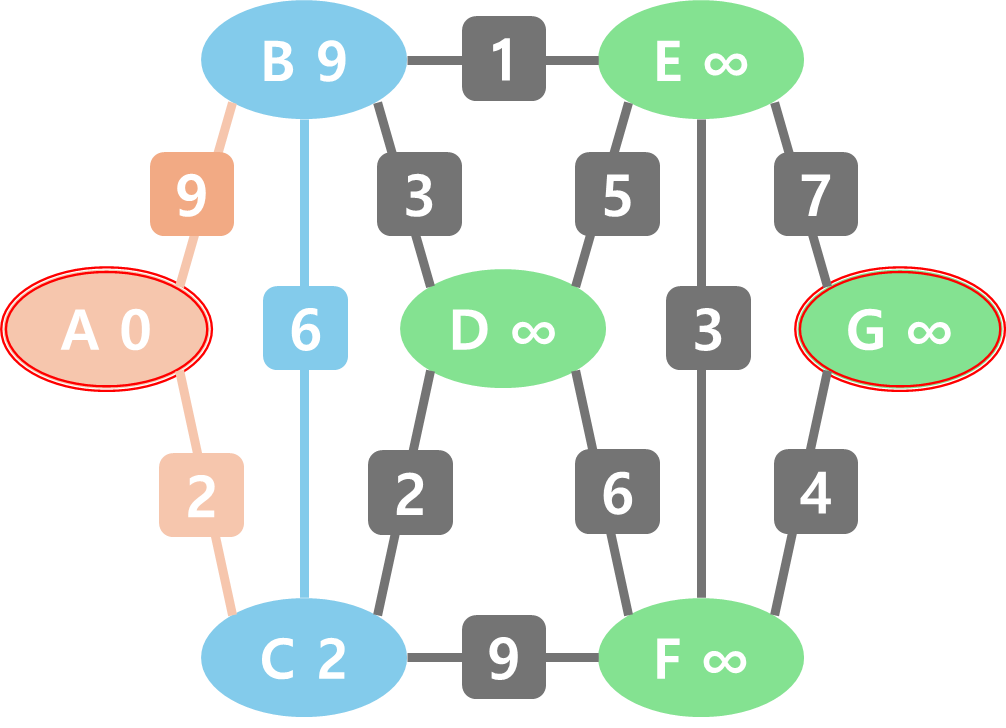

동일하게 간선을 하나 더 선택하고..



벨먼-포드 알고리즘

정점 C의 비용 2와 간선(C, B)의 비용 6을 더하면  2 + 6 = 8이기 때문에 원래 비용인 9보다 더 적은 비용이 나온다. 그래서 B의 비용은 8로 갱신이 된다.

현시점에서는 정점 A에서 B로 가는 경우, 곧바로 가는 것보다 정점 C를 경유하는 것이 비용이 더 적음을 알 수 있다.



벨먼-포드 알고리즘

이제 모든 간선에 대하여 갱신 작업을 빠르게 진행 하겠다.



벨먼-포드 알고리즘

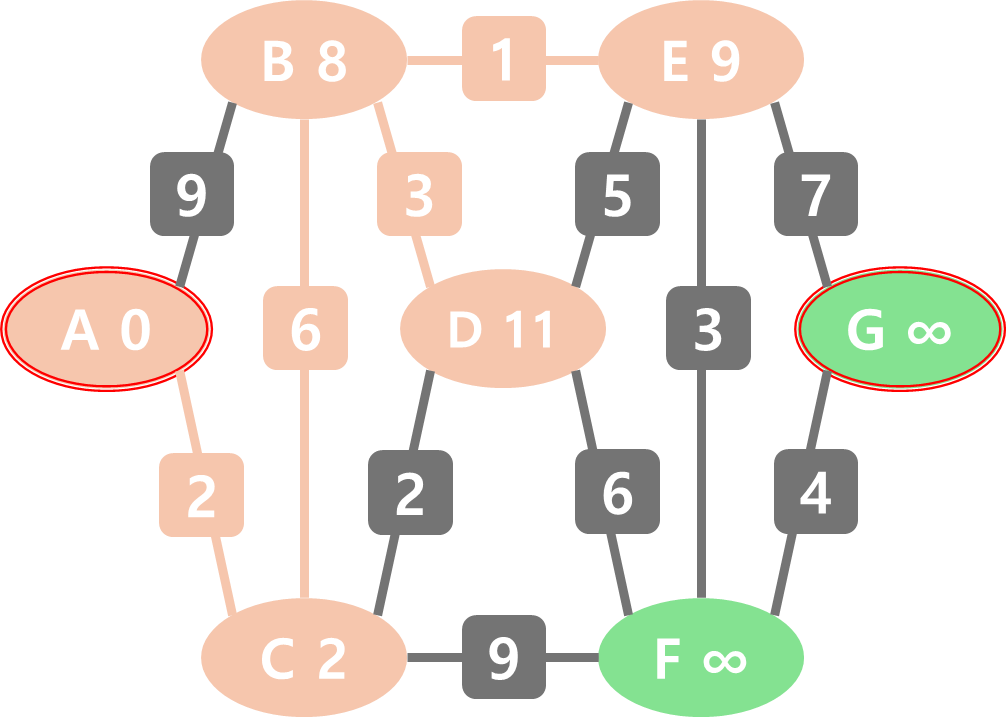

간선(B, D)는 8 + 3 = 11 로 D의 비용 11, 간선(B, E)는 8 + 1 = 9로 E의 비용 9 가 된다.



벨먼-포드 알고리즘

간선(C, D)는 2 + 2 = 4로 D는 4로 갱신이 되고, 간선(C, F)는 2 + 9 = 11로 F의 비용은 11이 된다.



벨먼-포드 알고리즘

이런 식으로 나머지 간선들도 모두 한차례 계산을하면 위의 그림처럼 된다. 이제 지금까지 했던 작업을 비용이 변경되지 않을 때 까지 반복해서 진행한다.



벨먼-포드 알고리즘

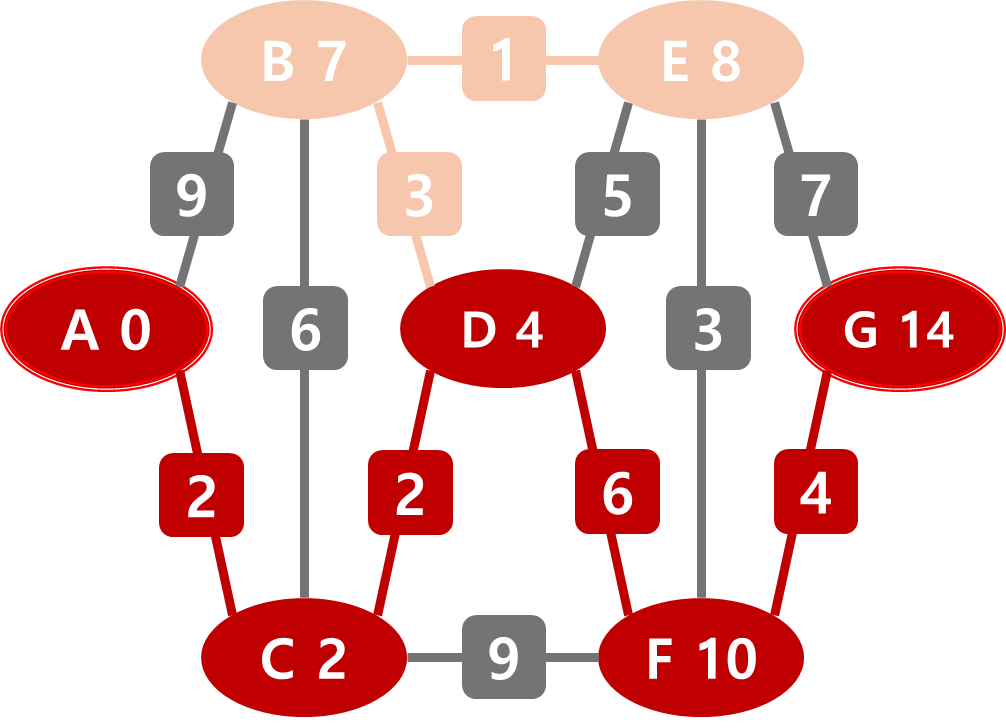

2번째 갱신 작업을 했다. 정점 B의 비용이 8에서 7로, 정점 E의 비용이 9에서 8로 변경 되었기 때문에 갱신 작업을 한번 더 수행한다.

벨먼-포드 알고리즘

3번째 갱신 작업이 완료되었다. 정점의 비용이 더 이상 변경되지 않았으므로 작업을 완료한다. 이 시점에서 알고리즘의 탐색이 완료되며 시작점에서 모든 정저메 대한 최단 경로가 도출되었다.



벨먼-포드 알고리즘

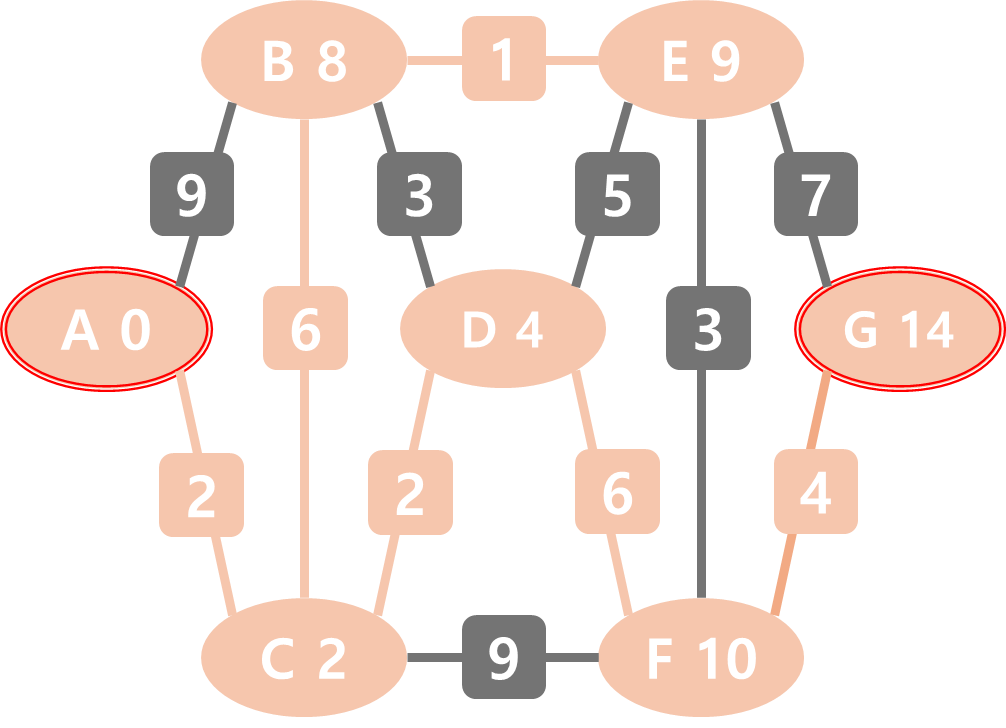

지금까지의 탐색으로 시작점 A에서 도착점 G에 대한 최단 경로는 빨간색으로 표시한 A-C-D-F-G이며 비용은 14가 된다.



여기 까지가 벨먼-포드 알고리즘 탐색 방법이였다.

---

✔️ 추가 내용

최단 경로 문제에서 간선의 비용은 시간이나 거리, 요금을 나타내기 때문에 양수인 것이 일반적이다. 하지만 벨먼-포드 알고리즘은 간선의 비용이 음수인 경우에도 정상적으로 동작한다.

그러나 간선 비용의 합이 음수가 되는 폐로가 있는 경우에는 그 폐로가 비용 갱신 작업을 순회하면 계속해서 경로의 비용을 줄일 수 있을 것이다. 즉, 애당초 최단 경로가 존재하지 않는다는 뜻이다. 이때 정점의 비용 갱신 작업을 N회 반복해도 정점의 비용이 계속 변경 되므로 '최단 경로가 존재하지 않는다'라고 판단할 수 있다.

---

⏱️ 시간복잡도

주어진 그래프의 정점 수를 n, 간선 수를 m이라 하고 계산 시간을 알아보겠다.

벨먼-포드 알고리즘은 비용 갱신 작업을 n차례 수행하면 완료된다. 한 차례에 걸리는 시간은 O(m)이다. 따라서 전체 계산 시간은 O(nm)이 된다.

---

참고 자료

그림으로 이해하는 알고리즘 : 이시다 모리테루, 미야자키 슈이츠
